CONTOUR-CS - 2-osiowa CNC jednopunktowa maszyna z gniazdem i prowadnicą zaworu - NEWEN Proces obróbki STAŁYM TOCZENIEM (OPATENTOWANY) [15Kg] (2.185/1.312x2.15mm), id: 11026

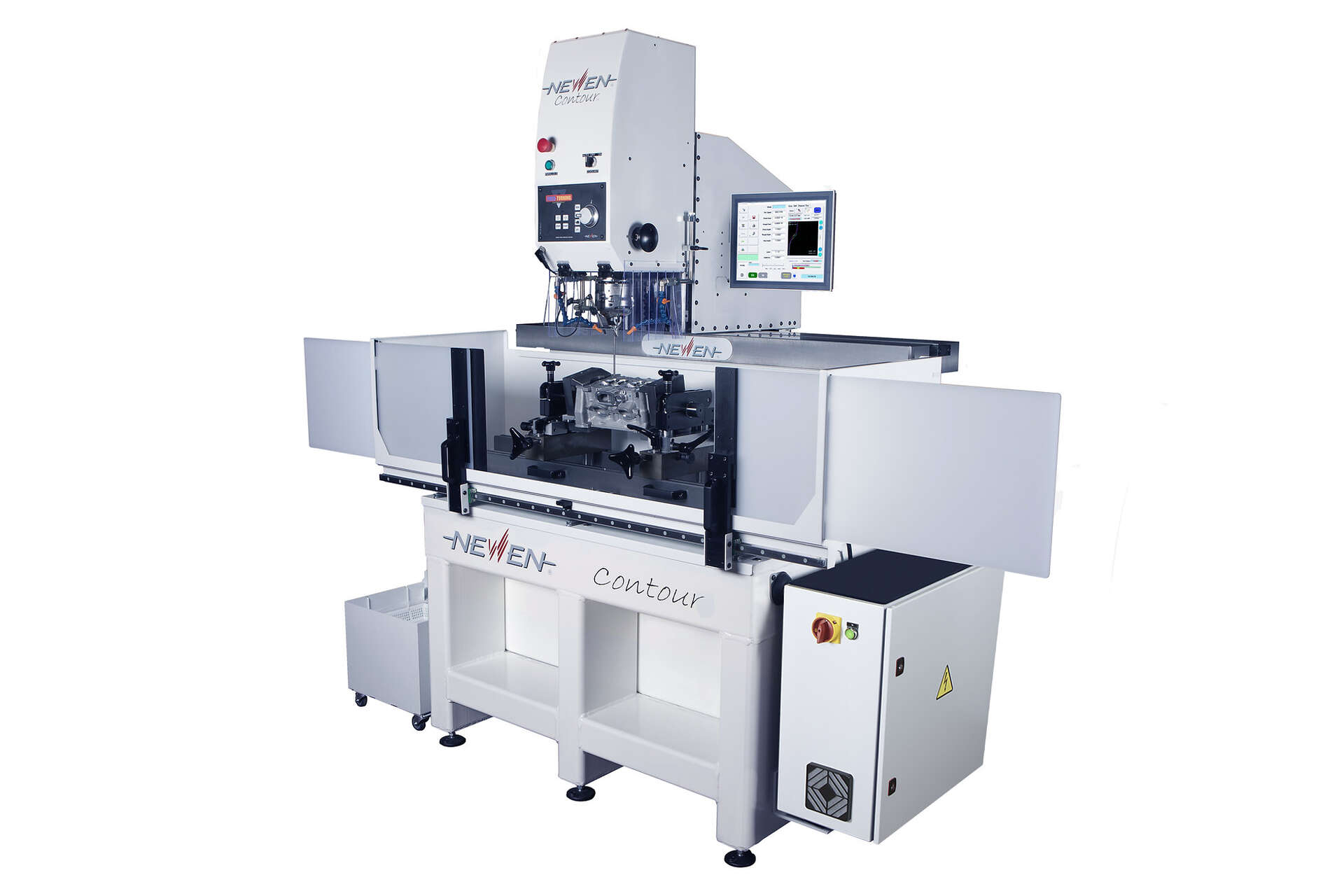

NEWEN® CONTOUR™

osiowa, jednopunktowa maszyna CNC

do obróbki gniazd i prowadnic zaworowych.


PROCES OBRÓBCZY (OPATENTOWANY):
NEWEN FIXED-TURNING®

---

Oś X, przesuw głowicy - 1240mm
Oś Y, przesuw głowicy - 70mm
Oś Z, przesuw głowicy - 250mm

---

Oś Y, przesuw pryzm równoległych - 163mm
Oś Z, wysuw tulei wrzeciona - 75mm
Oś X, przesuw wózka - 11mm

---

Maksymalna długość profilu (od wewnętrznej do zewnętrznej średnicy) - 22mm
Maksymalna długość profilu (oś Z) - 75mm
Wymiary obsługiwanych gniazd zaworowych (dostępne oprawki) - 13.50mm-80.00+mm
Wymiary obsługiwanych prowadnic zaworowych - maks. średnica 12mm, długość 65mm

Obróbka metodą interpolacji FIXED-TURNING całkowicie eliminuje wszystkie zniekształcenia pokazane na rysunkach nr 1 i 2. Występowanie karbowania i falowania jest właściwie niemożliwe.

Jednopunktowa obróbka nie pozwala na tworzenie się tego typu zniekształceń. Wystarczy tylko przeanalizować zasadę obróbki gniazd, aby się przekonać. Obróbka obrotowym narzędziem poruszającym się w dwóch interpolowanych osiach wytwarza doskonale okrągłe kołowe mikrobruzdy. Głębokość bruzd i odległość między nimi jest kontrolowana przez numeryczne sterowanie maszyny, tworząc najlepszą możliwą do osiągnięcia powierzchnię.

Znaczne zredukowanie oporów skrawania (300x i więcej), zminimalizowanie niedoskonałości obróbki sprawia, że FIXED-TURNING lokuje się na najwyższym poziomie w skali jakości definiowanej przez OEM.

---

Wszystkie maszyny NEWEN FIXED-TURNING automatycznie i regularnie obrabiają gniazda zaworowe z deformacjami nie przekraczającymi 3 mikronów (0,003mm). Jakość będąca przedmiotem zazdrości cieszących się najlepszą reputacją i najnowocześniejszych OEM-ów.

Marka:
•Newen
